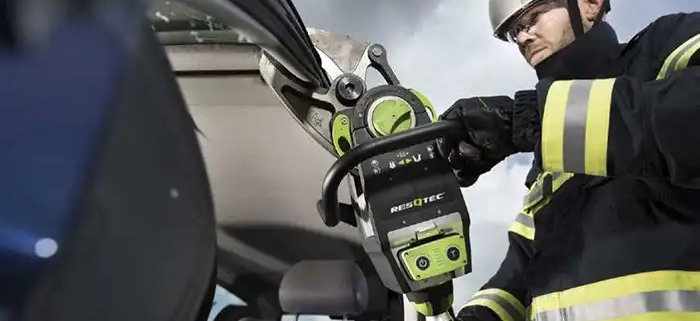

تحلیل جامع برتری های فشار کارکرد ابزارهای هیدرولیک نجات

تحلیل جامع برتری های فشار کارکرد ابزارهای هیدرولیک نجات

مقایسه عملکرد و ملاحظات عملیاتی سیستم های ۳۵۰ بار و ۷۰۰ بار

فرمت: Pdf  تعداد صفحات: 10

با افزایش توان پیشرانه ها، استحکام شاسی ها، استفاده گسترده از فولادهای فوق مقاوم، آلومینیوم های چندلایه، کامپوزیت ها و ساختارهای تقویت شده در خودروهای نسل جدید؛ ابزارهای هیدرولیکی سنتی دیگر توان کافی برای برش و جابجایی مؤثر اجزای بدنه را در بسیاری از سناریوهای نجات ندارند همین تحول مهندسی در ساخت خودروها باعث شده امدادگران برای مقابله با مقاومت بسیار بالاتر ستونها، پست ها و نواحی باربر خودروهای مدرن نیازمند تجهیزاتی با فشار عملیاتی بیشتر ، بازوی مکانیکی قوی تر، تیغه های ضدسایش و سامانه های پایدارتر باشند.

مبانی فشار در عملیات نجات و پارادوکس قدرت

• تعریف ابزارهای هیدرولیک نجات و نیازهای نوین

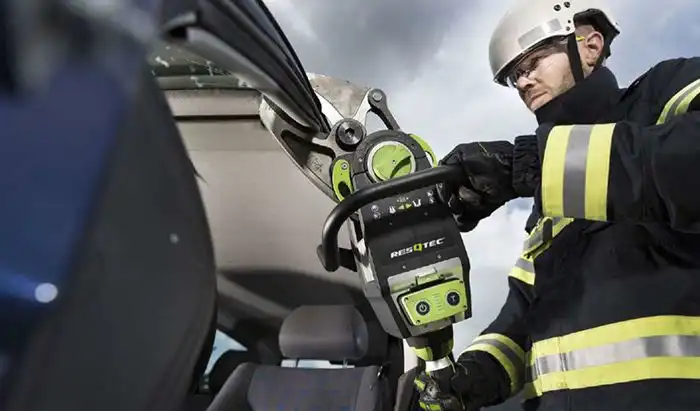

ابزارهای هیدرولیک نجات Extrication Tools که عموماً شامل کاترها (Cutters)، بازکننده ها (Spreaders) و رم ها (Rams) هستند. هسته اصلی تجهیزات مورد استفاده در عملیات نجات محبوسین در تصادفات خودرویی را تشکیل می دهند نیاز به تولید نیروی عظیم برای برش و باز کردن سازه های فلزی این ابزارها را به یکی از حیاتی ترین عناصر در زمان طلایی Golden Hour عملیات تبدیل کرده است. امروزه مهندسی نوین خودرو تحولات بنیادینی را تجربه کرده است. برای افزایش ایمنی سرنشینان و بهبود بازده انرژی سازندگان به طور فزاینده ای از مواد فوق العاده مقاوم مانند فولادهای با مقاومت بالا (HSLA) و فولاد بورون (Boron Steel) استفاده می کنند. این مواد که به طور قابل توجهی سخت تر از فولادهای سنتی هستند، مستلزم آنند که ابزارهای نجات، نیروی خروجی (Force) بسیار زیادی تولید کنند تا بتوانند عملیات برش را با موفقیت انجام دهند. در فرایند نجات، فشارهای عملیاتی مختلفی به عنوان استاندارد وجود دارند که رایج ترین آنها ۳۵۰ بار و ۷۰۰ بار است، هرچند فشارهای دیگری مانند ۶۲۰، ۶۳۰، ۶۴۰ و ۷۲۰ بار نیز مشاهده می شوند.

مکانیک سیالات و قانون پاسکال: حل پارادوکس نیرو

درک رابطه بین فشار عملیاتی ۳۵۰ بار در مقابل ۷۰۰ بار و عملکرد نهایی ابزار، مستلزم بازگشت به اصول بنیادین مکانیک سیالات و قانون پاسکال است.

نیروی خروجی (F) تولید شده توسط هر ابزار هیدرولیک تابعی مستقیم از فشار سیال (P) و مساحت سطح مقطع پیستون (A) است و توسط رابطه P×A = F تعریف می شود. در نگاه اول ممکن است این تصور پیش بیاید که ابزاری که با فشار ۷۰۰ بار کار می کند دو برابر قوی تر از ابزاری است که با ۳۵۰ بار کار می کند. اما در عمل این گونه نیست.

همان طور که اشاره شد نیروی خروجی (F) مورد نیاز یک پارامتر ثابت و تعیین شده یعنی مقاومت مواد خودروهای مدرن است. بنابراین بحث اصلی به چگونگی دستیابی به این نیروی ثابت از طریق ابعاد مهندسی می پردازد. اگر نیروی مورد نظر (F) ثابت باشد، یک رابطه معکوس بین فشار (P) و سطح مقطع پیستون (A) برقرار است. به عبارت دیگر برای تولید نیروی یکسان، کاهش فشار به نصف نیازمند افزایش سطح مقطع پیستون به دو برابر است.

یک مثال محاسباتی می تواند این اصل را روشن سازد:

اگر هدف تولید نیرویی برابر با ۱۴۰۰ کیلونیوتن (1400KN) باشد. در سیستم ۳۵۰ بار سطح مقطع موردنیاز (A) برابر با ۴ واحد خواهد بود (۱۴۰۰ =۳۵۰ ×۴) در حالی که در سیستم ۷۰۰ بار سطح مقطع مورد نیاز تنها ۲ واحد است (۱۴۰۰ = ۷۰۰ × ۲) در نتیجه تصمیم برای استفاده از ۳۵۰ بار یا ۷۰۰ بار یک توازن مهندسی (Trade-off) را تعریف می کند. نیروی نهایی ابزار مستقل از فشار ورودی است، به شرطی که پیستون به گونه ای طراحی شده باشد که نقص فشار را با مساحت جبران کند.

این موضوع، تمرکز مقایسه را از “قدرت خام” به “طراحی عملیاتی” تغییر میدهد.

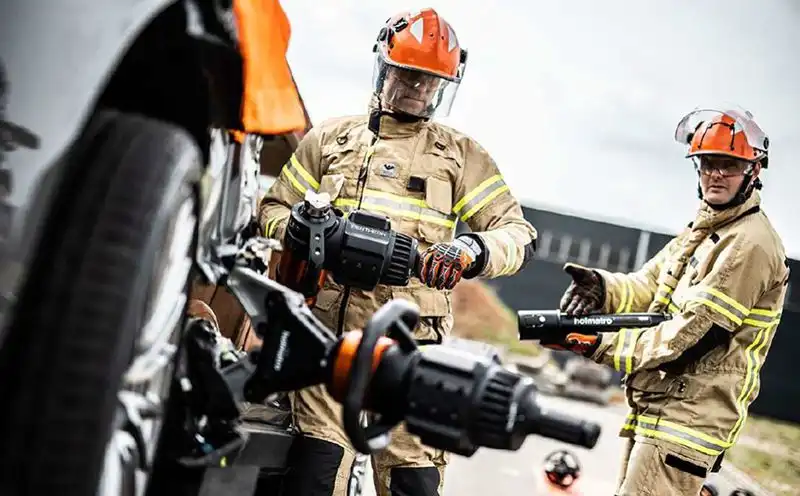

ملاحظات مهندسی در طراحی سیستم: پیستون، حرارت و نیروی برگشتی

تفاوتهای متریالی و ابعادی در ساختار ابزار

فشار عملیاتی بر ساختار فیزیکی ابزار از جمله سیلندر و پیستون تأثیر مستقیم می گذارد در سیستم های فشار بالا (۷۰۰ بار و بالاتر) اگرچه می توان از پیستون های کوچک تری برای تولید نیروی مورد نیاز استفاده کرد، اما این اجزا باید فشار فوق العاده بالا (بیش از ۱۰۰۰۰ پوند بر اینچ مربع psi 10000) را تحمل کنند. این امر مستلزم آن است که بدنه سیلندر پیستون ها و واشرهای آب بندی با استفاده از مواد بسیار مستحکم تر و با تلرانس های مهندسی دقیق تر ساخته شوند. این مواد خاص و الزامات فنی سخت گیرانه می توانند منجر به افزایش پیچیدگی و هزینه ساخت ابزار نجات شوند. در مقابل سیستم های فشار پایین (۳۵۰ بار) به دلیل نیاز به سطح مقطع بزرگتر پیستون، ممکن است ابعاد کلی کمی بزرگتر داشته باشند. با این حال، فشار کمتر اجازه می دهد که دیواره های سیلندر نازکتر طراحی شوند. این مسئله می تواند در مدیریت وزن نهایی ابزار نقش داشته باشد.

تفاوت در الزامات متریالی و ابعادی نشان میدهد که هر دو سیستم دارای چالش های مهندسی منحصر به فردی برای دستیابی به نیروی نهایی مورد نیاز هستند.

مزیت نیروی برگشتی (Return Force) در سیستم فشار پایین

یکی از مهمترین تفاوت های فنی بین دو این دو فشار خود را در عملکرد نیروی برگشتی (Return Force) یا نیروی کشش Pulling Force نشان میدهد، به ویژه در ابزارهای ترکیبی (Combi-Tools) که قابلیت برش و بازکردن را همزمان دارند.

در عملیات هیدرولیک، نیروی برش توسط فشار اعمال شده به سطح پیستون اصلی (جلو) ایجاد می شود. اما نیروی باز کردن کشیدن یا جمع کردن (نیروی برگشتی) توسط فشار اعمال شده به ناحیه پشتی پیستون، یعنی سمت میله (Rod Side) تأمین می گردد.

در سیستم ۳۵۰ بار، به دلیل اینکه قطر کلی پیستون برای تولید نیروی برش یکسان باید بزرگتر باشد برای جبران فشار کمتر، سطح مقطع موثر پیستون در سمت میله نیز بطور خودکار بزرگتر از پیستون ۷۰۰ بار خواهد بود. این سطح مقطع بزرگتر در سمت میله، مستقیماً به معنای تولید نیروی ،برگشتی کششی و فشاری (Squeezing) قوی تر است.

این ویژگی یک برتری فنی قابل توجه برای عملیات های خاص مانند تثبیت قطعات در حین باز کردن یا استفاده از قابلیت کشش در ابزارهای ترکیبی ایجاد می کند. بنابراین برای کاربرانی که به شدت به قابلیت های چند منظوره و نیروی کشش بالا تکیه دارند، سیستم های ۳۵۰ بار بهینه شده می تواند مزیت عملکردی پنهانی داشته باشد.

مدیریت حرارت و تأثیر آن بر عملکرد پایدار

تنش حرارتی یکی از عوامل کلیدی در پایداری و طول عمر سیستم های هیدرولیک است. فشرده سازی سیال هیدرولیک در عملیات (Compression) منجر به تولید حرارت می شود. این حرارت به طور مستقیم بر ویسکوزیته سیال و عملکرد مکانیکی اجزای داخلی تأثیر می گذارد.

سیستم های ۳۵۰ بار، به دلیل کارکردن در فشار فشرده سازی پایین تر حرارت کمتری تولید می کنند. این مزیت حرارتی منجر به افزایش قابلیت اطمینان (Reliability) و پایداری عملکرد می شود بخصوص در عملیات های نجات طولانی مدت یا پشت سر هم که گرم شدن بیش از حد سیال می تواند عملکرد ابزار را تحت تأثیر قرار دهد. حرارت کمتر، تنش حرارتی کمتری را نیز بر روی واشرها و آب بندهای داخلی سیستم وارد می کند که به طور ضمنی می تواند عمر مفید این قطعات را افزایش داده و نرخ خرابی را کاهش دهد. این پایداری حرارتی یک مزیت مهم در جهت عملکرد مستمر و قابل اطمینان سیستم ۳۵۰ بار در حوادث سنگین و زمانبر تلقی می شود.

ادامه مطلب را با دانلود فایل پیوستی مشاهده کنید.
