ایمنی برق

ایمنی برق در ساختمان سازی

ایمنی برق در ساختمان سازی
رتبه 5 از بین 1 رای

ایمنی برق در ساختمان سازی

ایمنی برق در ساختمان سازی

 فرمت:PPt    تعداد صفحات: 52

مخاطرات ساختمانی:

  • برق گرفتگی
  • خطر حریق
  • خطر انفجار
  • خطر سقوط
  • خطر گیرکردن
  • خطر توقف عملیات
  • بیماری شغلی
  • و …

تقسیم بندی انواع جریان و محل های ورود و خروج جریان

مسیر ورود و خروج جریان برق

مسیر ورود و خروج جریان برق

1- ولتاژهای خیلی ضعیف :

تا 50 ولت در جریان مستقیم ، تا مقدار موثر 24 ولت بین هادی و زمین در جریان متناوب تا 24 ولت بین فازهایی که دارای جریان سه فاز بوده و سیم نول آن به زمین متصل باشد.

2- ولتاژهای ضعیف :

50 تا 600 ولت در جریان مستقیم،24 تا 250 ولت بین فاز و زمین در جریان متناوب 42 تا 433 ولت بین فازها اگر جریان سه فاز باشد . با توجه به عوامل مختلف مانند: مقاومت زمین در محل – مقاومت بدن شخص – رطوبت زمین و…

3- ولتاژهای قوی:

600 تا6000 ولت در جریان مستقیم، 250 تا 33000 ولت بین هادی ها و زمین در جریان متناوب،433 تا 57000 ولت بین فازها در جریان سه فاز .

4- ولتاژهای خیلی قوی:

ولتاژهای بیش از 6000 ولت در جریان مستقیم و بیش از 33000 ولت بین هادی ها و زمین در جریان متناوب و بیش از 57000 ولت بین فازها در جریان سه فاز در ردیف ولتاژهای خیلی قوی قرار دارند.

حد ولتاژ خطرناک

حداقل مقاومت بدن 1.3 KΩ فرض میشود ، که طبق محاسبات حداقل ولتاژ خطرناک برای بدن زمانی که حداقل جریان خطرناک برای بدن 50 میلی آمپر است از رابطه زیر بدست می آید :

U = I × R = 1300 × 0.05 = 65 V

بنابراین حداقل ولتاژ تماس خطرناک برای بدن انسان 65 ولت است. از نظر نوع جریان ، جریان متناوب به ویژه فرکانس 50 هرتز از جریان مستقیم خطر ناک تر است.


مکانیسم شوک برقی

قرار گرفتن در مسیر جریان الکتریسیته

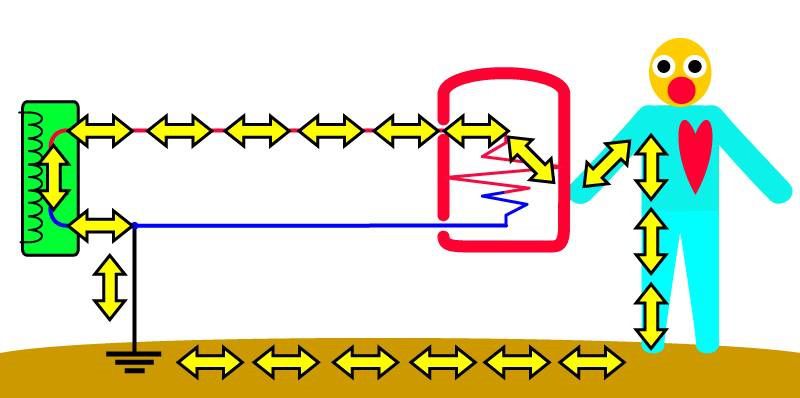

مکانیسم برق گرفتگی

مکانیسم برق گرفتگی

سوختگی

سوختگی با برق بسیار شدید تر از سوختگی با آتش است چرا که عمقی بوده و در داخل بافت های داخلی اتفاق می افتد.

ادامه مطلب را با دانلود فایل پیوستی مشاهده کنید.
