خانه | تهویه صنعتی | کتابچه طراحی سیستم تهویه مطبوع

اصول تهویه عمومی

کتابچه طراحی سیستم تهویه مطبوع

نویسنده: Sirvan Sheikhiدسته بندی: تهویه صنعتیلینک کوتاه: https://acgih.ir/?p=23775

کتابچه طراحی سیستم تهویه مطبوع

0 دیدگاه/در تهویه صنعتی/توسط Sirvan Sheikhi

کتابچه طراحی سیستم تهویه مطبوع

کتابچه طراحی سیستم تهویه مطبوع

فهرست:

  • تعريف كلي تهويه مطبوع
  • چیلر
  • روش انتخاب چيلر
  • تقسيم بندي فشار بخار
  • يونيت هيتر
  • بويلر
  •  انتخاب بويلر (Lps Boiler)
  • سايزينگ لوله هاي آب داغ
  • سايزينگ لوله بخار
  • مشعل
  • طراحي مشعل
  • دي ارتيور
  • دي ارتيورهاي بويلرهاي Lps
  • دي ارتيورهاي بويلر هاي Hps
  • ظرفيت تانك بالاسر دي ارتيور
  • Blow Down
  • (Blow Down (Lps
  • (Blow Down (Hps
  • Chilled water pump
  • heating pump
  • condense pump Lps
  • condense pump Hps
  • فلاش تانک
  • مخازن سوخت اصلي
  • مصرف سوخت کل
  • برج خنك كن
  • آب مصرفی برج ها
  • هد پمپ هاي سيركوله ي آب برج ها
  • سيكل بخار موتورخانه
  • نمودار سايكرومتريك
  • فن کويل Tconsen sing
  • سيکل ساده ي بخار
  • سيستم هاي لوله کشي
  • سايزينگ لوله هاي بخار
  • سايزينگ لوله هاي گاز
  • سايزينگ لوله ها آب
  • DX سيکل
  • ثبيت فشار در يك مكان
  • هواي فشرده
  • ظرفيت سنجي
  • نحوه ي توليد هواي فشرده H.P
  • لوله كشي هواي فشرده
  • اصول سايزينگ
  • لوله هاي هواي فشرده sizing
  • فرمول محاسبه ي قطر لوله
  • گازهاي طبي
  • لوله كشي اكسيژن
  • كمپرسور ها
  • تعيين ظرفيت مخزن
  • فيلتراسيون
  • خشك كن ها Dryers
  • دراير تبريدي
  • دراير جذبي
  • فرايند در ايرواشر (air washer)
  • يك نمونه طراحي كمپرسور خانه
  • تبديل واحد

تعريف كلی تهویه مطبوع

سيستم تهويه مطبو ع ، عبارت است از سيستمي كه بتواند درجه حرارت، رطوبت، درجه تميزي و فشار مثبت يك مكان تميز را تأمين مي كند.

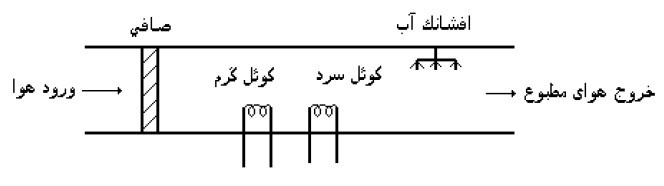

شكل زير نماي ساده ي يك تهويه ي مطبوع را نشان مي دهد.

طرح ساده تهویه مطبوع

طرح ساده تهویه مطبوع

سيستم هاي گرمايش

  • گرمايش با آب گرم
  • گرمايش با هواي گرم
  • گرمايش با بخار آب
  • گرمايش با الكتريسته
  • گرمايش با تشعشع

سيستم هاي سرمايش

  • سيستم تبخيري
  • سيستم چيلر تراكمي
  • سيستم چيلر جذبي
  • سيستم انژكتوري

سيستم تبخيري : آب در برخورد با هواي گرمتر از خود، گرماي هوا را جذب كرده و بخار مي شود. در اين فرايند، دماي هوا مقداري پايين مي آيد و اساس كار سيستم تبخيري چنين است كه هنگام پاشيده شدن آب به زمين گرم فريند تبخيري رخ مي دهد . سپس دما كاهش مي يابد و
هواي اطراف خنك مي شود.

سيستم انژكتوري : اين سيستم نيز يك ماشين مبرد است كه كاربرد چنداني ندارد

چيلر

چيلر يك مبدل حرارتي كه آب سرد جرياني در كويل هو اساز يا فن كويل را تهيه مي كن د. چيلر ها از نظر سيستم تبريد به دو دسته ي تراكمي تبخيري و جذبي تقسيم مي شوند و از نظر ساخت
مي توان آنها به سه دسته ي زير تقسيم کرد:

  1. کمپرسوري
  2. جذبي
  3. سانتريفوژ

بهترين نوع چيلر هاي جذبي مي باشند.
Direct effect يا شعله مستقيم داراي ظرفيت هاي محدودي مي باشند.

قسمت هاي اصلي يک چيلر تراكمي عبارتند از :

الف) کمپرسور ب) کندانسور ج) شير انبساط د) اواپراتور

تجهيزات اضافي که معمولاً روي چيلر نصب مي شوند به شرح زير است :
روي لوله مايع از کندانسور بترتيب شير سرويس، شير تغذيه گاز به سيستم، فيلتر خشک کن ، شير سلونوئيدي، سايت گلاس و شير انبساط نصب مي شود.

در روي اواپراتور آنتي فريز و ترموستات نصب مي شو د . روي کمپرسور در قسمت ورودي يا مکش و خروجي گاز دو عدد گيج فشار سنج نصب مي شود، همچنين دوعدد گيج فشار سنج بر روي پمپ روغن که يکي در فشار پايين و ديگري در ف شار بالاي پمپ وصل مي شود که کار آنها نشان دادن ميزان فشار است.

ادامه مطلب را با دانلود فایل پیوستی مشاهده کنید.
